Hướng dẫn sử dụng máy đếm hạt CONTADOR

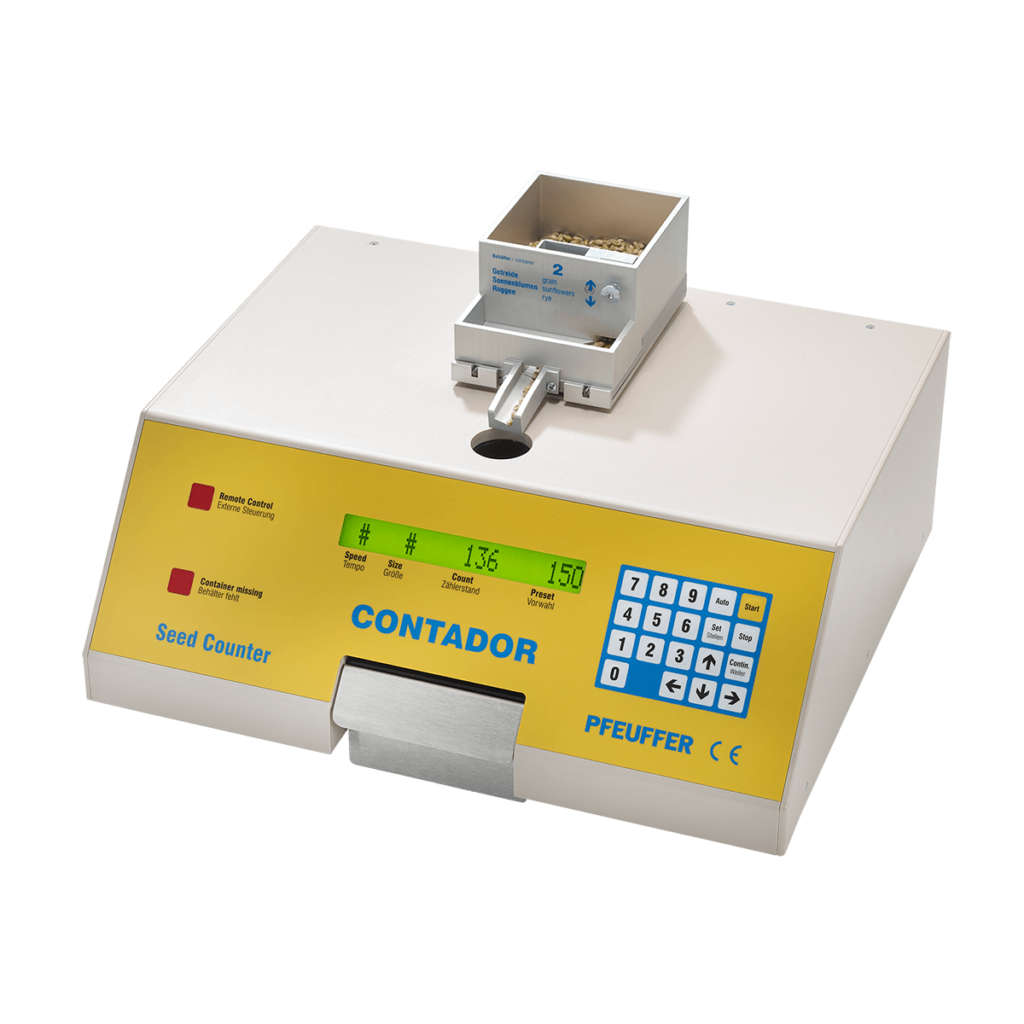

contador 14100009 01
* Trong khi thực hiện mọi công việc mà có liên quan tới sự tăng, giảm, sự thay đổi, điều chỉnh và sự duy trì bảo quản máy móc, thì phải ngắt nguồn chính để mà tránh khỏi bị điện giật hoặc bị chập mạch.

HƯỚNG DẪN SỬ DỤNG MÁY ĐẾM HẠT – CONTADOR

1. Điều kiện An toàn :

* Trong khi thực hiện mọi công việc mà có liên quan tới sự tăng, giảm, sự thay đổi, điều chỉnh và sự duy trì bảo quản máy móc, thì phải ngắt nguồn chính để mà tránh khỏi bị điện giật hoặc bị chập mạch.

1.1 Những chú ý tiếp theo đối với an toàn cho người sử dụng máy phải được đặc biệt lưu ý :

* Với mỗi người, những ai mà có liên quan tới việc tăng, giảm, tăng thêm, thực hiện nhiệm vụ, thao tác và duy trì bảo quản máy ( kiểm tra, bảo trì và đại tu) của máy đếm hạt Contador trong công ty thì phải đọc và hiểu một cách rõ ràng các chỉ dẫn sử dụng và đặc biệt nhất là về phần các điều kiện an toàn.
+ Người sử dụng máy Contador phải bắt buộc sử dụng máy thành thạo, phải có trách nhiệm bảo đảm các an toàn thiết bị không bị thay đổi để chúng hoạt động tốt và không bị trở ngại. Không được phép tháo dỡ hay vượct quá các điều kiện an toàn của thiết bị.
+ Chỉ được phép tháo bỏ thiết bị bảo vệ trong khi máy chưa hoạt động hay đã ngắt nguồn.

+ Phần lớn mọi công việc trên Contador phải được tiến hành trong khi máy vần còn trong trạng thái chờ ( chưa hoạt động)

* Làm việc với các thành phần điện :
+ Tất cả các công việc sửa chữa và bảo trì các thành phần điện của Contador phải được tiến hành do các chuyên gia điện với sự đồng ý của VDE ( Hiệp hội các kỹ sư điện của Đức)- Các quy định cũng như các yêu cầu của các công ty cung cấp nguồn điện. Chú ý, phải đảm bảo việc trang bị dây dẫn bảo vệ ( dây nối đất) cho việc kết nối nguồn chính.

Chú ý :
+ Khi thay đổi vị trí của tất cả các công tắc, trước hết phải tắt công tắc và chỉ khi thiết bị đã được tách rời khỏi nguôn chính. Nếu không thì có thể xảy ra vấn đề khi mà công tắc chính của thiết bị vẫn còn đang bật.

2. Chức năng/ Hoạt động :

2.1. Bật nguồn :

Sau khi bật nguồn, hệ thống thiết bị sẽ hiển thị thông báo 🙁 ***CONTADOR*** ) trên màn hình tinh thể lỏng LCD trong khoảng 2 giây và sau đó là dấu hiệu trạng thái 🙁 # # 00 ) cùng với giá trị của tốc độ, kích cỡ, tổng số và preset xuất hiện. Ký hiệu (#) là ký hiệu biểu thị tốc độ và kích cỡ đã quy định, chúng được đặt mặc định.

2.2. Yếu tố hiển thị :

* Hiển thị đơn dòng, 20 số trên màn hình tinh thể lỏng LCD
Các thông số sẽ hiển thị cùng một lúc trong chế độ thông thường như sau :
a) Tốc độ đếm ( Tempo/Speed)
b) Kích cỡ hạt (GroBe/ Count)
c) Tổng số (Zahlerstand/ Count)
d) Tổng số lần trước ( Vorwahl/ Preset)

* Trạng thái ( Ext. Steuerung/ Remote Control) sẽ sáng nếu :
a) Thiết bị được điều khiển từ xa thông qua giao tiếp RS232 hoặc là giao tiếp đặc biệt nào đó được thực hiện, trong trường hợp này thì cách điều khiển thông qua bàn phím không thể thực hiện được.
b) Hệ thống đóng gói bán tự động CONTAFILL được nối.

* Trạng thái ( Behalter/ Container) được kích hoạt khi hộp cung cấp mẫu và/hoặc hộp đựng mẫu thiếu. Trong trường hợp này thiết bị sẽ ngừng đếm.

2.3. Đổ đầy mẫu thử :

* Vị trí thích hợp của hộp cung cấp mẫu ( 1, 2 or 3 ) là ở bên trên của thùng chứa mẫu
* Đổ đày mẫu vào trong hộp cung cấp mẫu.
* Điều chỉnh thanh trượt của hộp cung cấp mẫu tuỳ theo kích cỡ hạt.
Chú ý : Máy được trang bị một mạch an toàn. Nếu hộp đựng mẫu thiếu, Máy Đếm ( Contador) sẽ không đếm ( LCD hiểm thị : collection container missing).

2.4. Đếm cỏ thi (yarrow) và cúc Lamã (camomile) – Thực vật :

Để đếm cỏ thi và cúc La mã theo các điểm cầm phải quan tâm :
* Phải sử dụng một hộp chứa đặc biệt ( hộp chứa số 1 với thanh trượt phụ thêm, tuỳ chọn). Vị trí của các thanh trượt số 1 và 2 phải được điều chỉnh để đảm bảo cho từng hạt qua ánh sáng chắn ngang.
* Phải sử dụng một thùng chứa đặc biệt bên ngoài.
* Hộp đựng mẫu đếm phải được làm sạch cẩn thận sau mỗi lần đếm  (thổi bằng không khí). Nơi hạt ra phải được làm sạch bằng cồn, nếu không thì hạt sẽ bị kẹt và do đó mà việc đếm sẽ không thể tiếp tục thêm được.
Trong việc đếm sảm phẩm nào đó ( ví dụ như hạt thực vật) thì phải chỉnh lại thanh trượt số 2 của hộp chứa số 1 phải được thay bằng thanh trượt số 3.

2.5. Cài đặt – Setting :

Để tận dụng tốc độ đếm hoặc độ chính xác, thì Máy đếm Contacdor đưa ra các cách cài đặt khác nhau. Để bắt đầu một quá trình đếm, chỉ cần phải đặt lại giá trị cũ đã đặt trước đó (preset). Với các thông số khác, các chế độ chuẩn đã xác định thì có thể giữ nguyên.
* Sự lựa chọn các thông số phải được thực hiện xong trước khi máy hoạt động, ví dụ trong khi máy không đếm và các thông số hiển thị không trong trạng thái nhấp nháy ( trạng thái công tắc đang bật).  Việc cài đặt các chế độ ( mode) được bắt đàu bằng cách nhấn phím (SET) . Bằng cách nhấn các phím từ 0 đến 9 thì các giá trị cũ có thể được điều chỉnh lại. Với các phím mũi tên <– tương ứng --> hoặc kết hợp với phím SET, SET, 5, hay 6 có thể đưa vào các giá trị lựa chọn khác nhau. Cùng lúc đó thì màn hình hiển thị sẽ nhấp nháy các giá trị đưa vào.
Theo biểu đồ miêu tả cấu hình của sự sắp xếp mà thực hiện, ví dụ : (counting mode – chế độ đếm – thì nhấn SET và dấu --> ;  để đặt ngôn ngữ thì nhấn lần lượt SET – SET – 5 .  Có bảng mô tả cụ thể chi tiết. các thông số được lựa chọn theo các mũi tên lên và xuống. Chế độ cài đặt dừng khi nhấm phím STOP

Thông số – Parameter Phím – Keys Khả năng đặt – Possible Settings Cài đặt cũ – Presettings
Giá trị cũ – Preset 0 .. 9 1 … 99950 0
Đếm – Count 0 .. 9 1 … 99950 0
Kích cỡ – Size 0..9, AUTO. 3..150 or # for Autom. mode #
Tốc độ – Speed 0..9, AUTO. 0..99 or # for Autom. mode #
Chế độ đếm – Countingmode ­ ¯ Đếm bình thường(norman count), Tổng(sums), Hiệu(differences) Thông thường – norman
Giảm tốc độ – speed reduction ­ ¯ YES, NO YES
– accoustic signal ­ ¯ YES, NO YES
Ngôn ngữ – language ­ ¯ German, English, French German
 – baudrate ­ ¯ 150, 300, 600, 1200, 2400, 4800, 9600 9600
Tương đương – parity ­ ¯ không(none), đều đều(even), thừa dư(odd) NONE
Bit dữ liệu – data bits ­ ¯ 7, 8 8
bit dừng – Stop bit ­ ¯ 1, 2 1

Để kết thúc việc đặt thông số thì nhấn STOP

3. Làm sạch và bảo trì

Chú ý :
* Không được tháo miếng cao su ở bên trong hộp đựng mẫu ( collection container)! Nó sẽ dẫn đến sai kết quả và khiến cho nguồn ánh sáng chắn kiểm soát sẽ bị bẩn.
+ Thỉnh thoảng phải làm sạch bụi bẩn và có vỏ hạt trong hộp cung cấp và hộp chứa mẫu. Không sử dụng axit và cường toan để lau. Trước khi để máy không sử dụng trong một khoảng thời gian dài thì nên làm sạch riêng từng bộ phận cũng như toàn bộ máy.

* Làm sạch chắn ánh sáng ( light barrier):
1. Tháo hộp đựng mẫu ( collection container)
2. Nới lỏng ốc vit ở đáy của phễu xả
Chú ý : Hai ốc vit bên trong không được tháo , nếu không thì phễu xả có thể bị điều chỉnh sai.
3. Tháo phễu xả.
4. Lau chắn sáng bằng vải khô
5. Lắp lại theo chiều ngược lại
6. Kiểm tra độ chính xác của việc đếm.

* Thay cầu chì :
Không thay thế cầu chì trừ phi màn hiển thị không sáng sau khi bật nguồn thiết bị, nếu điện áp đúng giá trị.

LỖI – CÁCH KHẮC PHỤC – TROUBLESHOOTING

Symptoms – Các triệu chứng Cause – Nguyên nhân Measures – Phương pháp
* Không hiển thị (sáng) sau khi bật nguồn * Cầu chì bị đứt ( nổ)
* Cáp nguồn chính không nối đúng
* Thay cầu chì ( tại vị trí nguồn chính vào máy)
* Kiểm tra nơi cắm vào máy và ổ cắm nguồn điện
* Hiển thị ***Contador*** với thời gian lâu hơn bình thường sau khi bật nguồn thiết bị * Thiết bị không được bật mở đúng cách * Tắt nguồn, đợi khoảng 5 giây sau bật lại.
* Thiết bị không bắt đầu hoạt động sau khi đã nhấn phím Start * Thiếu hộp cung cấp mẫu
* Thiếu hộp chúa mẫu
* Hỏng điện tử
* Đặt hộp cung cấp mẫu vào
* Đặt hộp chứa mẫu vào hoặc gủi trả lại thiết bị để sửa chữa.
* Gửi lại thiết bị để sửa chữa
* Xuất hiện thông báo – preset wrong ( sai giá trị cũ)- ; Máy ngừng đếm trong khi đang đếm * Thiết bị ( máy) ngừng đếm mẫu hạt vì không có mẫu để đếm trong thời gian lâu hơn 1 phút
* Điện áp nguồn bị thay đổi
* Hỏng điện tử
* Đổ đày mẫu, loại bỏ sự mắc kẹt ở khe ( bằng cách giũ…)
* Kiểm tra điện áp
* Gủi lại thiết bị để sửa chữa
* Máy không tự động tắt * Điện áp nguồn bị thay đổi
* Hỏng điện tử
* Kiểm tra điện áp
* Gủi lại thiết bị để sửa chữa
* Kết quả đếm sai * Tốc độ quá cao
* Điều chỉnh khe của hộp cung cấp mẫu không thích hợp
* Dữ liệu đưa vào (tốc độ, kích cỡ) không thích hợp
* Máy đếm không chính xác
* Hỏng điện tử hoặc bị nhiễu
* Giảm bớt tốc độ
* Điều chỉnh thanh trượt cho phù hợp với kích cỡ hạt
* Đưa vào dữ liệu chính xác
* Kiểm tra bằng cách tính giá trị trung bình của mẫu
* Gửi lại máy để sửa chữa
* Hiển thị nhấp nháy * Vãn đang còn trong chế độ cài đặt các thông số ( Set- mode) * Nhấn phím STOP
* Hiển thị thông báo – preset wrong (giá trị cũ sai) – * Giá trị đặt là 0 ( khi nó phải là 1)
* Giá trị > 99950 (max preset khi đếm bình thường: 99950)
* Trong khi đếm hiệu: preset > tổng số; Trong khi đếm tổng: preset cộng thêm > 99950
* Đưa vào số preset lớn hơn
* Đưa vào số preset nhỏ hơn
* Thay đổi preset tương ứng tuỳ theo việc đếm.
* Hiển thị thông báo – feed container missing ( thiếu hộp cung cấp mẫu)- :; collection container missing ( thiếu hộp đựng mẫu) * Các hộp tương ứng với thông báo bị thiếu * Đặt các hộp tương ứng vào đúng vị trí
* Có tiếng bíp và hiển thị Grain size 150 (cỡ hạt 150) bật sáng * Cỡ hạt > 150 đã chọn * Đưa vào hạt có cỡ < 150

* Tất cả các thông báo lỗi phải được xác nhận bằng cách nhấn phím STOP, để tiếp tục quá trình làm việc của thiết bị.
