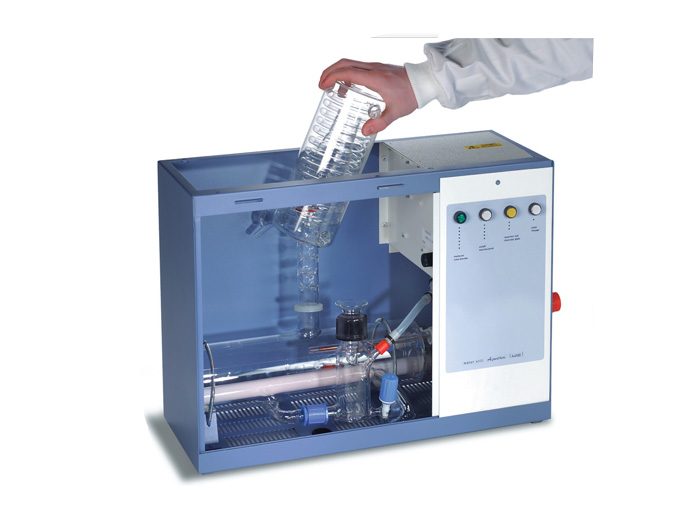

Hướng dẫn sử dụng máy cất nước 2 lần A4000D

Nội dung bài viết

Hướng dẫn sử dụng chi tiết Máy cất nước 2 lần A4000D

[pdf-embedder url=”https://www.vinaqu.mos.vn/wp-content/uploads/2023/03/7.May-cat-nuoc-2-lan-A4000D-aquatron.pdf” title=”7.Máy-cất-nước-2-lần-A4000D-aquatron”]1 Perspex Screen – kính màu nâu
2 Cabinet – khung máy
3 Boiler (2 off) WB4 – bình đun (2 cái)
4 Funnel WF48 – phễu thủy tinh
5 Condenser (2 off) WC48/M2 – bình ngưng tụ (2 cái)
6 Cabinet Roof – nắp trên vỏ máy
7 Dummy Plug – socket phụ (jump khi không sử dụng prefilter)
8 Boiler Level Socket for W4L2A –socket phao dò mực nước bình đun thứ hai
9 Green ‘Mains On’ Indicator – chỉ báo nguồn đã cấp cho máy (đèn xanh lá)
10 White ‘On/Off’ Switch – công tắc mở/tắt nguồn (màu trắng)
11 Amber ‘Reservoir Full’ Indicator – đèn chỉ báo nước trong bình nước cất thu hồi đã đầy.
12 White ‘Clean’ Switch – công tắc clean màu trắng; khi bật công tác này máy sẽ cho nước
vào, nguồn không cấp cho thanh đốt.
13 Reservoir Pressure Switch Connection – dò mực nước trong bình thu nước cất, khi đầy công
tắc sẽ ngắt nguồn.
14 Terminal Strip for Heater Connection 700670(S) – socket gắn thanh đốt
15 Water Flow Control Switch WS48/2 – công tắc dò lưu lượng nước, đủ áp lực mới cấp
nguồn cho thanh đốt.
16 Reservoir Level Control WLS – ống dò mực nước bình thu hồi nước cất
17 Cabinet End Plate – vỏ bên hông máy
18 Mains Water Inlet with Needle Valve – nguồn nước vào
19 Distillate Outlet Pipe – ống thoát nước cất 2 lần(vị trí 4)
1
20 Drain Pipe from W4L2A – ống thoát nước từ W4L2A (bình có phao dò mực nước) (vị trí 3)
21 Cooling Water Pipe to Drain (9mm) – ống thoát nước lạnh 9mm (vị trí 2)
22 Cooling Water Pipe to Drain (16mm) – ống thoát nước lạnh 16mm (vị trí 1)
23 Thermostat Glass Tube WTT48 – ống thủy tinh chứa đầu dò quá nhiệt
24 Thermostat WT4 – bảo vệ quá nhiệt
25 Boiler Level Control (rear) W4L2A – bình dò mực nước cho bình đun thứ hai
26 Thermostat Re-set Button – nút nhấn reset khi bảo vệ quá nhiệt đã nẩy
27 Boiler Level Control (front) WL48 – bình kiểm soát mực nước của bình đun đầu tiên
28 Boiler Plastic Coupling WBC1 – ống nối plastic giữ hai bình đun
29 Heating Element (2 off) W48H – thanh điện trở đun có vỏ thạch anh
30 Boiler Retaining Springs – lò xo giữ bình đun.
Quy lình lắp ráp máy
1. Trước tiên lấy hết các phụ kiện đi theo tủ máy cất nước.
Bao gồm:
Hai bình ngưng tụ.
Hai bình kiểm soát mực nước (một cái có phao từ)
Hai thanh điện trở đun thạch anh (đo điện trở khoản 19 ~
21 ohm)
Một phễu thủy tinh nhỏ
Một ống thủy tinh có gắn ống cao su (dò mực nướ
thu hồi)
Bộ dây plastic đi kèm.
2. Tháo nắp trên và nắp bên hông của vỏ máy để tiện lắp ráp
c binh
2
3
Lấy hết tất cả các mút ra khỏi thùng máy
Trước tiên lắp bình kiểm soát mực nước rear “có phao” trước,
Ghi nhớ : nối ống silicon dẫn nướ
người sử dụng tự gắn), vặn van màu xanh không cho nước thoát ra phía dướ
3. Lắp hai thanh điện trở thạch anh vào trong hai bình đun
Trước tiên tháo hai nắp nhựa màu nâu của bình đun (ngược chiều kim đồng hồ), bên trong nắp
màu nâu sẽ có ron plastic màu trắng, lắp nắp và ron như hình dưới (nếu ron plastic khó đưa vào
thanh điện trở, dùng nước bôi lên vỏ thạch anh), vị trí ron plastic đưa đến gần cuối của vỏ
thạch anh. Sau đó lắp vào trong bình đun, đầu tròn của thanh điện trở chạm tới chỗ lõm của
bình đun, sau đó vặn nắp màu nâu theo chiều kim đồng hồ. Đưa dây điện của thanh điện trở
qua lỗ tròn phía trên (nếu bình
rear => qua lỗ rear, front qua
front). Dây điện có hai màu xanh
dương và nâu, gắn vào tiếp điểm
theo màu. Tuần tự ta cũng lắp
thanh đốt front như vậy.
Van màu xanh
c cất một lần ra ngoài (ống drain, ống này không đi theo máy,
i nếu cất hai lần.
Ghi chú: Khi đưa thanh điện trở vào bình đun nên cẩn thận, khi vặn
nắp màu nâu phải giữ thanh điện trở. Ron plastic được ép chặt vào
miệng bình đun và thanh điện trở, không cho nước rò rỉ ra ngoài.
Không làm gấp khúc dây đồng của thermostat “bảo vệ quá nhiệt”.
Lấy một ống plastic ngắn (khoản 20cm)trong bộ ống dây theo máy, gắn
vào bình kiểm soát mực nước có phao từ
4. Lắp hai bình ngưng tụ vào hai bình đun
Quay vòi thu hồi nước cất ngưng tụ ra phía trước máy.
5. Gắn ống dẫn nguồn nước vào trong bình ngưng tụ.
Ghi chú: khi vặn nắp nhựa vào đầu thủy tinh, phải giữ nắp vặn
thẳng với đầu ren thủy tinh sau đó vặn nắp nhựa theo chiều
kim đồng hồ, nắp nhựa khi vặn chặt bị lệch ren ốc sẽ làm nước
rỉ ra khỏi mối nối.
6. Lấy ống plastic đi theo máy loại “có 3 đầu ren nhựa” gắn vào phiá trên bình ngưng tụ,
đầu không có nắp nhựa cho ra vị trí bên hông máy “vị trí thứ 2”
4
5
7. Lắp bình kiểm soát mực nước Front (không có phao từ), vào bình đun thứ nhất.
8. Lắp phễu vào bình kiểm soát mực nước, vặn nắp nhựa nâu
bên trên binh kiểm soát, lấy nắp nhựa nâu và ron plastic
bên trong vào đuôi phễu thủy tinh, sau đó vặn nắp nâu lại.
9. Đầu ống “3 đầu ren nhựa” còn lại gắn vào trong bình kiểm
soát mực nước Front như hình.
10. mực nước Rear (có
t, xem hình sau
11. Gắn dây cấp điện cho thanh điện trở.
Nối đầu ống plastic từ bình kiểm soát
phao từ) vào bình ngưng tụ thứ nhấ
12. Gắn ống lấy nước cất hai lần vào bình ngưng tụ rear, đầu dây kia cho ra lỗ vị trí số 4,
bên hông máy.
13. Sau khi lắp ráp xong, kiểm tra lại tất cả các vị trí kết nối, lấy tất cả các nút ra.
Gắn ống xả nước lớn, cho ra lỗ vị trí 1 bên hông máy (lỗ tròn lớn)
6
VẬN HÀNH MÁY
Vận hành lần đầu tiên
Khi vừa lắp ráp xong, máy cất nước không có nước trong bình
Ta phải thực hiện thao tác mồi nước như sau.
1. Mở nguồn cấp nước
2. Bật CB (30 Amp), đèn nguồn màu xanh sẽ sáng
3. Nhấn vào công tắc Clear
4. Nhấn công tắc bật nguồn
5. Nước bắt đầu chảy vào bình đun thứ nhất. Thanh điện
trở không gia nhiệt.
6. Chờ nước ngập qua thanh điện trở trong bình đun thứ
nhất, điều chỉnh lưu lượng nước chảy vào.
7. Nhấn vào công tắc nguồn, tắt máy.
8. Nhấn vào công tắc Clear, tắt chế độ clear.
Nút nhấn reset, khi
bị quá nhiệt
Không bị rỉ nước
khi vận hành
Dây đồng của
thermostat,
không được
làm gấp khúc
hoặc bẻ gập
đun.
7
Công tắc clear
Đèn nguồn màu xanh
Công tắc nguồn
Đèn báo nước
đã đầy bình
8
9. Lúc này nước trong bình đun thứ nhất vẫn ngập qua thanh điện trở, nhấn lại công tắc
nguồn.
10. Điện trở bắt đầu gia nhiệt, nước bắt đầu sôi. Điều chỉnh lưu lượng nước vào hợp lý.
Chú ý: nước làm mát sẽ chảy vào bình kiểm soát ở bình đun thứ nhất khi qua bình
ngưng tụ, một phần sẽ chảy ra ống dây ở vị trí thứ 1 và thứ 2.
11. Nước cất một lần sẽ chảy qua bình kiểm soát mực nước thứ hai (có phao từ), khi mực
nước trong bình đun thứ hai ngập qua điện trở, phao từ nổi lên, thanh điện trở thứ hai sẽ
bắt đầu gia nhiệt.
12. Nước cất hai lần sẽ chảy ra ống ở vị trí 4. Đặt bình chứa nước cất để hứng.
Khi không cất nước nữa, bạn nhấn vào công tắc Clear, nước vẫn chảy vào bình đun nhưng
thanh đốt sẽ không gia nhiệt. Làm cho thiết bị nguội từ từ, khoảng 20 ~ 30 phút sau, nhấn công
tắc nguồn tắt máy. Ngắt CB, ngắt nguồn nước.
Vận hành lần thứ hai
1. Lúc này nước trong hai bình đun vẫn còn ngập qua thanh điện trở
2. Bật CB, đèn nguồn màu xanh sẽ sáng
3. Mở van nước.
4. Nhấn vào cống tắc nguồn bật máy.
5. Thực hiện tiếp bước 10 đến bước 12 ở trên.
Bảo dưỡng máy
Luôn giữ thiết bị sạch, nguồn nước cung cấp phải có lưu lượng ổn định, chấ
sạch chất lượng nước cất sẽ tinh khiết hơn. Điện thế, dòng điện cấp cho má
kỹ thuật. Tất cả các yếu tố trên sẽ giúp tăng tuổi thọ của máy.
Nếu thanh điện trở và bình đun bị bám vàng hoặc đóng cặn, tùy theo mức độ
pha axit formic hàm lượng thấp hơn 10%, đổ vào bình đun qua phễu thủ
các chất cặn bám rã ra.(thời gian ngâm tùy thuộc vào mức độ đóng cặn)
Sau đó mở van màu xanh của bình kiểm soát mực nước, thải nước trong bình
Vận hành máy theo quy trình : vận hành lần đầu tiên.
Nước cất trong 30 phút đầu không được sử dụng (còn nhiễm axit), thời gian
nồng độ axit sử dụng để ngâm và thời gian ngâm lâu.
LƯU Ý:
Máy cất nước nên sử dụng CB 30 Amp, dây nâu (L), dây xanh dương (N) gắn vào nguồn điện
1 pha, dây xanh lá sọc vàng nối mass đất.
Ống dò mực nước cho bình thu hồi nước cất lắp ráp như hình bên, khi
nước dâng lên trong bình thu hồi, áp xuất trong ống thủy tinh sẽ tăng , đẩy
vào công tắc dò áp suất của máy cất nước, máy cất nước sẽ tự động ngắt
nguồn điện không gia nhiệt thanh điện trở đun.
t lượng nước cấp
y luôn đạt thông số
nhiễm bẩn ta sẽ
y tinh, sau đó ngâm, để
đun ra.
có thể lâu hơn nếu
