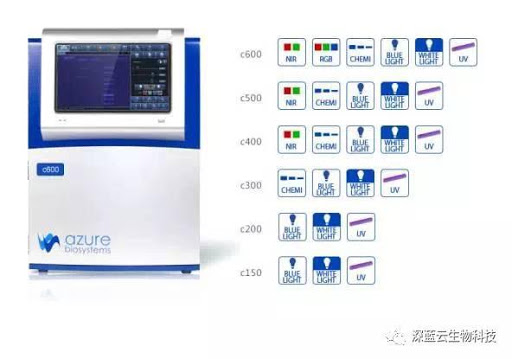

Hướng dẫn sử dụng Máy chụp ảnh điện di C150

1619338255

Hướng dẫn sử dụng Máy chụp ảnh điện di C150



– Có thể phát hiện những chất nhuộm an toàn ít độc hại hơn so với Ethidim Bromide nhờ hệ thống đèn LED xanh EPI.
– Có thể chụp ảnh gel Protein nhuộm với Coomassie xanh và nhộm bạc
– Có thể phát hiện chụp DNA nhuộm với Ethidium Bromide bằng đèn UV ở bước sóng 302 nm và 365nm

8.HDSD chụp ảnh gel Azure C150-C200

Hướng dẫn sử dụng
Máy chụp ảnh điện di C150
I.Gallery
Phần mềm khi được mở ra sẽ hiển thị cửa sổ Gallery, bao
gồm:
Open, Close, Save Print.
OPEN – Mở một ảnh từ máy tính, trên USB hoặc từ mạng.
SAVE – Lưu ảnh vào USB, vào máy tính hoặc lưu lên mạng. Ảnh có thể lưu
dạng TIFF hoặc JPEG. Tên của file tự động điền ngày và thời gian lưu, hoặc tự
điền. Tất cả ảnh được lưu ở độ phân giải 300 DPI.
SAVE AS – Lưu bản sao của một ảnh đã lưu trước đó với tên, định dạng file và
đường dẫn file khác.
SAVE ALL – Lưu toàn bộ ảnh chưa được lưu trong tab Gallery. Tên file sẽ tự
động điền ngày và thời gian.
PRINT – In với máy in đã được kết nối hoặc in qua mạng.
CONTRAST – Tùy chỉnh black, white, gamma khi hiển thị ảnh.
AUTO – Tự động đặt các thông số black, white, gamma phù hợp lớn nhất.
INVERT – Đảo màu các pixel sáng và tối.
SATURATION – Chọn khi cường độ ảnh được hiển thị vượt quá vùng quét của
máy ảnh.
SINGLE/MULTICHANNEL VIEWING – Chọn để
xem với các kênh màu RGB khác nhau hoặc cả 3 kênh
đồng thời.

ROTATE 90, FLIP HORIZONTAL, FLIP
VERTICAL
– Thay đổi góc độ của ảnh.
ROTATE – Cho phép xoay ảnh với các góc nhỏ.
IMAGE INFO – Hiển thị các thông số của ảnh bao gồm thời gian, ngày giờ, định
dạng, nguồn sáng, thời gian phơi sáng, bộ lọc…
ROI – Chọn vùng mong muốn để thực hiện các lệnh Copy, Crop, Autoexposure
to Region.
II.Quy trình chụp ảnh
1
.Chọn nguồn sáng (UV 302, UV 365, EPI Blue, Visible)
UV 302 – Dùng khi thuốc nhuộm kích thích UV, UV 302 là nguồn sáng sáng và tốt nhất.
UV 365 -UV 365 làm giảm các vệt đưa vào DNA so
với UV 302
EPI Blue – Dùng khi thuốc nhuộm kích thích ánh sáng
xanh
Visible – Dùng khi thuốc nhuộm có thể nhìn thấy bằng
mắt thường mà không cần kích thích. Khi sử dụng,
phần mềm sẽ khuyến cáo sử dụng
Orange Tray.
2.Đặt mẫu lên UV Transilluminator (Trên Orange
Tray
khi sử dụng nguồn sáng Visible)
3.Chọn thời gian chụp
a.Thiết lập thủ công thời gian chụp từ bàn phím. Với điện di thì thời gian
phơi sáng đề xuất là dưới 1 phút.
Ví dụ cài đặt
20 giây, nhấn 2, nhấn 0 rồi nhấn SEC. Cài đặt 1.5 giây,
nhấn
1, nhấn SEC, nhấn 5, 0, 0 rồi nhấn MSEC.
Để xóa nhấn
C
b
.Hoặc thiết lập thời gian phơi sáng tự động bằng cách chọn AUTOEXPOSE.
c.Thời gian phơi sáng tối đa là 60 giây
4.Chọn CAPTURE để chụp, ảnh sẽ được lưu trong mục Gallery
III.UV Override
Phím UV Override sử dụng khi cần phơi sáng lâu hơn mà không cần chụp ảnh.
BAND EXCISION – Sử dụng khi muốn cắt các dải gel kích thích UV
Chú ý tránh để UV chiếu vào mắt và da, sử dụng kính bảo hộ, khẩu trang và găng tay.
Sau khi chọn BAND EXCISION, kéo công tắc an toàn ra.
Nhấp OK từ bảng thông báo, đèn sẽ sáng trong 5 phút hoặc đến khi
nhấp Brand Excision lần nữa. Việc chụp ảnh hoặc thay đổi nguồn
sáng cũng sẽ khiến đèn bị tắt.
LIGHT ON 5 MINUTES – Để đặt đèn sáng 5 phút, đầu tiền phải
chọn nguồn sáng, rồi chọn Light On 5 Minutes
Quy trình tự động:
Chọn
UV OVERRIDE, rồi chọn LIGHT ON 5 MINUTES và check vào mục “Automatically
accquire image when done”. Đèn UV sẽ sáng trong 5 phút, rồi tự động chụp ảnh khi hoàn tất.
